對于強度、塑性和韌性要求更高的機器零件，需要采用鑄鋼件，鑄鋼件的產量?jī)H次于鑄鐵，約占鑄件總產量的15%?！ ∫?、按照化學成分鑄鋼可分為碳素鑄鋼和合金鑄鋼兩大類。其中以碳素鑄鋼應用最廣，占鑄鋼總產量的80%以上。 1、碳素鑄鋼 一般的，低碳鋼ZG15的熔點較高、鑄造性能差，僅用于制造電機零件或滲碳零件；中碳鋼ZG25～ZG45，具有高于各類鑄鐵的綜合性能，即強度高、有優良的塑性和韌性，因此適于制造形狀復雜、強度和韌性要求高的零件，如火車車輪、鍛錘機架和砧座、軋輥和高壓閥門等，是碳素鑄鋼中應用最多的一類；高碳鋼ZG55的熔點低，其鑄造性能較中碳鋼的好，但其塑性和韌性較差，僅用于制造少數的耐磨件。 2、合金鑄鋼 根據合金元素總量的多少，合金鑄鋼可分為兩低合金鋼和高合金鋼大類。 （1）低合金鑄鋼，我國主要應用錳系、錳硅系及鉻系等。如ZG40Mn、ZG30MnSi1、ZG30Cr1MnSi1等。用來制造齒輪、水壓機工作缸和水輪機轉子等零件，而ZG40Cr1常用來制造高強度齒輪和高強度軸等重要受力零件。 ?。?）高合金鑄鋼，具有耐磨、耐熱或耐腐蝕等特殊性能。如高錳鋼ZGMn13，是一種抗磨鋼，主要用于制造在干磨擦工作條件下使用的零件，如挖掘機的抓斗前壁和抓斗齒、拖拉機和坦克的履帶等；鉻鎳不銹鋼ZG1Cr18Ni9和鉻不銹鋼ZG1Cr13和ZGCr28等，對硝酸的耐腐蝕性很高，主要用于制造化工、石油、化纖和食品等設備上的零件。 二、鑄鋼的鑄造工藝特點 鑄鋼的機械性能比鑄鐵高，但其鑄造性能卻比鑄鐵差。因?yàn)殍T鋼的熔點較高，鋼液易氧化、鋼水的流動性差、收縮大，其體收縮率為10%～14%，線收縮為1.8%～2.5%.為防止鑄鋼件產生澆不足、冷隔、縮孔和縮松、裂紋及粘砂等缺陷，必須采取比鑄鐵復雜的工藝措施： 1、由于鋼液的流動性差，為防止鑄鋼件產生冷隔和澆不足，鑄鋼件的壁厚不能小于8mm；澆注系統的結構力求簡單、且截面尺寸比鑄鐵的大；采用干鑄型或熱鑄型；適當提高澆注溫度，一般為1520～1600℃，因?yàn)闈沧囟雀撸撍倪^(guò)熱度大、保持液態的時間長，流動性可得到改善。但是澆溫過高，會引起晶粒粗大、熱裂、氣孔和粘砂等缺陷。因此一般小型、薄壁及形狀復雜的鑄件，其澆注溫度約為鋼的熔點溫度+150℃；大型、厚壁鑄件的澆注溫度比其熔點高出100℃左右。 2、由于鑄鋼的收縮大大超過鑄鐵，為防止鑄件出現縮孔、縮松缺陷，在鑄造工藝上大都采用冒口和、冷鐵和補貼等措施，以實現順序凝固。 此外，為防止鑄鋼件產生縮孔、縮松、氣孔和裂紋缺陷，應使其壁厚均勻、避免尖角和直角結構、在鑄型用型砂中加鋸末、在型芯中加焦炭、以及采用空心型芯和油砂芯等來改善砂型或型芯的退讓性和透氣性。 鑄鋼的熔點高，相應的其澆注溫度也高。高溫下鋼水與鑄型材料相互作用，極易產生粘砂缺陷。因此，應采用耐火度較高的人造石英砂做鑄型，并在鑄型表面刷由石英粉或鋯砂粉制得的涂料。為減少氣體來源、提高鋼水流動性及鑄型強度，大多鑄鋼件用干型或快干型來鑄造，如采用CO2硬化的水玻璃砂型。 三、鑄鋼件的熱處理 鑄鋼件均應在熱處理后使用。因?yàn)殍T態下的鑄鋼件內部存在氣孔、裂紋、縮孔和縮松、晶粒粗大、組織不均及殘余內應力等鑄造缺陷，使鑄鋼件的強度、尤其是塑性和韌性大大降低。 為細化晶粒、均勻組織及消除內應力，鑄鋼件必須進行正火或退火處理。正火處理后的鋼，其機械性能較退火后的高，成本也較低，所以應用較多。但由于正火處理會引起較退火大的內應力，只適用于含碳量小于0.35%的鑄鋼件。因?yàn)榈吞艰T鋼件的塑性好，冷卻時不易開裂。為減小內應力，鑄鋼件在正火后，還應進行高溫回火。對于含碳量≥0.35%的、結構復雜及易產生裂紋的鑄鋼件，只能進行退火處理。鑄鋼件不宜淬火，否則極易開裂。 四、鑄鋼的熔煉 鑄鋼的熔煉一般采用平爐，電弧爐和感應爐等。平爐的特點是容量大、可利用廢鋼作原料、能準確控制鋼的成分并能熔煉優質鋼及低合金鋼，多用于熔煉質量要求高的、大型鑄鋼件用的鋼液。 三相電弧爐的開爐和停爐操作方便，能保證鋼液的成分和質量、對爐料的要求不甚嚴格、容易升溫，故能煉優質鋼、高級合金鋼和特殊鋼等，是生產成型鑄鋼件的常用設備。 此外，采用工頻或中頻感應爐，能熔煉各種高級合金鋼和碳含量極低的鋼。感應爐的熔煉速度快、合金元素?zé)龘p小、能源消耗少、且鋼液質量高，即雜質含量少、夾雜少。
+查看全文07 2025-01
鑄件在生產過程中由于操作工藝或者經驗的問題，都會導致鑄件出現缺陷，這時候?yàn)榱耸硅T件能夠達到使用標準，減少損失浪費，往往會對缺陷進行修復，那修復方法都有哪些呢？ 一、鑄工膠水：簡單，粗放的鑄件，一般修補處不需要后續加工，且沒有特殊的強度硬度要求。這類鑄件附加值比較低。 二、焊補：90%以上的鑄造廠家都選擇焊補來解決生產中遇到的鑄造缺陷。焊補修復因采用了金屬填充料，焊補處性能基本可以達到母材的標準，且操作簡單，焊補效率高，受到許多廠家的認可和信賴。目前市場上，焊機種類比較多，應用在缺陷修復上，大體有以下幾種： 電焊機：鑄鐵、鑄鋼件焊補多采用的傳統方式。 優點：修復大缺陷，效率高。 缺點：焊后焊點上硬度過高，內部有應力，容易產生裂紋，一般還需要退火熱處理才可以滿足加工要求。且因焊接條件限制，內部容易產生氣孔、夾渣等二次缺陷?！ 寤『福壕荑T件，鋁合金壓鑄件多采用氬弧焊機焊補。部分模具制造和修復廠家，也采用該焊機修復模具缺陷。 1、優點：焊補效率高，精度較電焊機高。焊絲種類較多，不銹鋼、鋁合金產品上應用最廣?？捎糜诤附?，強度教高。 2、缺點：用于缺陷修復，小缺陷修復時，因沖擊過大，熔池邊線有痕跡。焊補鋼件有硬點。由于熱影響，焊補有色鑄件或薄壁件時，易產生熱變形。操作技術要求較高。 三、冷焊機：是21世紀初新誕生的修復技術，因焊補過程中工件產生熱量極小，被成為冷焊機。經過幾年的發展，焊機應用方向和技術都得到了很大的發展，已經在修復市場占有很大的份額。按照修補產品分類有：貼片機和電火花堆焊修復機。 貼片機：采用瞬間高頻放電原理將焊片粘貼到工件表面，每次粘貼厚度最大等同與焊片厚度，焊接質量取決于放電是否均勻。適合于工件磨損，加工超差修復，在模具市場具有一定影響力。該機器也可以將焊粉，填充到缺陷處，經放電后修復。修復后的工件色差小。缺點是修補的速度較慢。冷焊機，共同的缺點是，焊補效率不如電焊機和氬弧焊機高，但在修復毫米級缺陷和加工面缺陷時，其突出的優勢使人們更青睞于選擇冷焊。
+查看全文30 2024-12
1、 砂眼（或白灰）鑄件的致命缺陷，重則報廢。要做到：①、 澆口杯、直澆道、橫澆道、內澆道與鑄件封閉結合嚴密。如不嚴密，在負壓的作用下就會吸入砂子，所以裝箱者一定要精心操作，把好各關口。任何一個薄弱環節或疏忽都會造成此類缺陷。②澆注系統多刷一遍涂料以增強其強度。③涂料的強度、透氣性、剛度、耐火度、暴熱抗烈性也很重要，因?yàn)樵谶\(yùn)輸、裝填砂、震動時都會出現破壞、變形、開裂、脫落。④震實時，開始幅度要小，待填滿砂時再振幅大些。⑤澆口杯無浮砂、塵土等雜物。⑥澆注時，澆包嘴盡量靠近澆口杯，以免壓力頭過大。⑦負壓過大，使金屬液流經開裂、裂紋處時，吸入干砂和雜物可能性加大，粘砂嚴重。⑧過快的充型速度使沖刷力加大。2、 氣孔①澆注溫度低，充型前沿金屬液不能使泡沫充分分解汽 化，未分解的殘留物質來不及浮集到上面及冒口中，汽化分解生成的氣體及殘留物不能及時排出鑄型而凝固在鑄件中，另外，摸樣分解不充分，液相殘留物會堵塞涂料層，使熱解氣體排出受阻，腔內形成反壓力，充型流動性下降，凝固快。②涂料透氣性差或負壓不足，砂子透氣性差，不能及時排除型腔內的氣體及殘留物，在充型壓力下形成氣孔。③澆注速度慢，澆口杯未充滿，暴露直澆道卷入空氣，吸入雜質，形成攜裹氣孔和渣孔。④澆杯容量小，金屬液形成渦流，侵入空氣生成氣孔。⑤澆口杯及澆注系統之間的連接處密封不好，尤其是直澆道和澆口杯。在負壓作用下很容易形成夾砂及氣孔。⑥型砂粒度太細，粉塵含量高，透氣性差，負壓管道內部堵塞，造成負壓度失真，使型腔周?chē)呢?fù)壓值遠低于指示負壓，汽化物不能及時排出涂料層而形成氣孔或皺皮。⑦合理的澆注工藝和負壓度。消失模澆注工藝是以充滿封閉直澆道為原則，不能忽快忽慢、紊流、斷流，更不允許暴露直澆道。澆注速度，尤其是在行車提升停頓瞬間力求平衡，不斷流。進入尾期慢慢收包，使渣、氣、及汽化殘留物有充分時間浮集到澆冒口中。負壓度過大，加劇金屬液滲透粘砂，并造成附壁效應，不利于液相泡沫被涂層吸附，生成很多氣孔。適宜的負壓是排氣的保證，也是防止粘砂的措施。⑧模樣粘合應選用專用的熱熔膠或冷膠，在保證粘牢的情況下，用量越少越好。盡量避免使用汽化緩慢的乳膠。
+查看全文24 2024-12
消失模鑄造技術是用泡沫塑料制作成與零件結構和尺寸完全一樣的實型模具，經浸涂耐火粘結涂料，烘干后進行干砂造型，振動緊實，然后澆入金屬液使模樣受熱氣化消失，而得到與模樣形狀一致的金屬零件的鑄造方法。壓力消失模鑄造技術壓力消失模鑄造技術是消失模鑄造技術與壓力凝固結晶技術相結合的鑄造新技術，它是在帶砂箱的壓力灌中，澆注金屬液使泡沫塑料氣化消失后，迅速密封壓力灌，并通入一定壓力的氣體，使金屬液在壓力下凝固結晶成型的鑄造方法。這種鑄造技術的特點是能夠顯著減少鑄件中的縮孔、縮松、氣孔等鑄造缺陷，提高鑄件致密度，改善鑄件力學性能。真空低壓消失模鑄造技術真空低壓消失模鑄造技術是將負壓消失模鑄造方法和低壓反重力澆注方法復合而發展的一種新鑄造技術。真空低壓消失模鑄造技術的特點是：綜合了低壓鑄造與真空消失模鑄造的技術優勢，在可控的氣壓下完成充型過程，大大提高了合金的鑄造充型能力；與壓鑄相比，設備投資小、鑄件成本低、鑄件可熱處理強化；而與砂型鑄造相比，鑄件的精度高、表面粗糙度小、生產率高、性能好；反重力作用下，直澆口成為補縮短通道，澆注溫度的損失小，液態合金在可控的壓力下進行補縮凝固，合金鑄件的澆注系統簡單有效、成品率高、組織致密；真空低壓消失模鑄造的澆注溫度低，適合于多種有色合金。振動消失模鑄造技術振動消失模鑄造技術是在消失模鑄造過程中施加一定頻率和振幅的振動，使鑄件在振動場的作用下凝固，由于消失模鑄造凝固過程中對金屬溶液施加了一定時間振動，振動力使液相與固相間產生相對運動，而使枝晶破碎，增加液相內結晶核心，使鑄件最終凝固組織細化、補縮提高，力學性能改善。該技術利用消失模鑄造中現成的緊實振動臺，通過振動電機產生的機械振動，使金屬液在動力激勵下生核，達到細化組織的目的，是一種操作簡便、成本低廉、無環境污染的方法。半固態消失模鑄造技術半固態消失模鑄造技術是消失模鑄造技術與半固態技術相結合的新鑄造技術，由于該工藝的特點在于控制液固相的相對比例，也稱轉變控制半固態成形。該技術可以提高鑄件致密度、減少偏析、提高尺寸精度和鑄件性能。消失模殼型鑄造技術消失模殼型鑄造技術是熔模鑄造技術與消失模鑄造結合起來的新型鑄造方法。該方法是將用發泡模具制作的與零件形狀一樣的泡沫塑料模樣表面涂上數層耐火材料，待其硬化干燥后，將其中的泡沫塑料模樣燃燒氣化消失而制成型殼，經過焙燒，然后進行澆注，而獲得較高尺寸精度鑄件的一種新型精密鑄造方法。它具有消失模鑄造中的模樣尺寸大、精密度高的特點，又有熔模精密鑄造中結殼精度、強度等優點。與普通熔模鑄造相比，其特點是泡沫塑料模料成本低廉，模樣粘接組合方便，氣化消失容易，克服了熔模鑄造模料容易軟化而引起的熔模變形的問題，可以生產較大尺寸的各種合金復雜鑄件消失模懸浮鑄造技術消失模懸浮鑄造技術是消失模鑄造工藝與懸浮鑄造結合起來的一種新型實用鑄造技術。該技術工藝過程是金屬液澆入鑄型后，泡沫塑料模樣氣化，夾雜在冒口模型的懸浮劑（或?qū)腋┓胖迷谀幽程囟ㄎ恢?，或?qū)腋┡cEPS一起制成泡沫模樣）與金屬液發生物化反應從而提高鑄件整體（或部分）組織性能。
+查看全文22 2024-12
從歷史悠久的鑄造技術發展到今天的現代鑄造技術或液態凝固成形技術這不僅與金屬與合金的結晶與凝固理論研究的深入和發展、各種凝固技術的不斷的出現和提高、計算機技術的應用等有關 , 而且還與化學工業、機械制造業、制造方法和技術的發展密切相關。固技術的發展 控制凝固過程是開發新型材料和提高鑄件質量的重要途徑。 順序凝固技術、快速凝固技術、復合材料的獲得、半固態金屬鑄造成形技術等等就是集中的代表。1.順序凝固技術 所謂的順序凝固技術 ，是使液態金屬的熱量沿一定向排出 , 或通過對液態金屬施行某方向的快速凝固 , 從而使晶粒的生長( 凝固 )向著一定的方向進行 , 最終獲得具有單方向晶粒組織或單晶組織的鑄件的一種工藝方法。由于冷卻及控制技術的不斷進步,使熱量排出的強度及方向性不斷提高 , 從而使固液界面前沿液相中的溫度梯度增大 , 這不僅使晶粒生長的方向性提高 ,而且組織更細長、挺直、并延長了定向區 . 順序凝固技術已廣泛應用于鑄造 高溫合金燃?xì)廨啓C(jī)葉片的生產中 , 由于沿定向生長的組織的力學性能優異, 使葉 片工作溫度大幅度提高 , 從而使航空發動機性能提高。 順序凝固技術的最新進展 是制取單晶體鑄件 , 如單晶渦輪葉片 ,它比一般順序凝固柱狀晶葉片具有更高的 工作溫度 , 抗熱疲勞強度、抗蠕變強度和耐腐蝕性能。采用這種高溫合金單晶葉片 的航空發動機 ,有效地增加了航空發動機的推力和效率 , 使其性能大幅度提高。2. 快速凝固技術即在比常規工藝條件下的冷卻速度 （ 10-4 - 10K/S） 快得多的冷卻條件 (103 - 109 K/S) 下 ,使液態合金轉變?yōu)楣虘B(tài)的工藝方法。它使合金 材料具有優異的組織和性能 , 如很細的晶粒 ( 通常 <0.1-0.01 um>甚至納米級的晶粒 ) , 合金元偏析缺陷和高分散度的超細析出相 , 材料的高強度、高韌性等。 快速凝固技術可使液態金屬脫開常規的結晶過程 (形核和生長) , 直接形成非晶結構的固體材料 , 即所謂的金屬玻璃。此類非晶態合金為遠程無序結構 ,具有特殊的電學性能、磁學性能、電化學性能和力學性能 ,己得到廣泛的應用。如用作控制變壓器鐵心材料、計算機磁頭及外圍設備中零件的材料、纖焊材料等?？焖倌陶找媸艿蕉喾降闹匾暋?.復合材料 制備凝固技術的另一發展是用于復合材料的制備口所謂復合材料 , 就是在非金屬或金屬基體中引人增強相或特殊成分 ,通過控制凝固使增強相按所希望的方式分布或排列的一種具有特殊性能的材料。由于復合材料的基體 具有較高的斷裂性 , 加上增強相的存在 ,故能表現出與普通單相組織材料不同的性能 , 如高強度、良好的高溫性能和抗疲勞性能 , 已發展了多種制取復合材料的工藝方法 ,如結合順序凝固技術制備自生復合材料。此領域的應用前景將越來越廣。4. 半固態鑄造半固態金屬鑄造成形技術經過 20 多年的研究及發展 , 已進入工業應用階段。其原理是在液態金屬的凝固過程中進行強烈的攪拌 (可以采用機械、電磁或其它方式 ) , 使普通鑄造易于形成的樹枝晶網絡骨架被打碎而形成分散的顆粒狀組織形態 , 從而制得半固態金屬液 ,它具有一定的流動性 ,然后可利用常規的成形技術如壓鑄、擠壓、模鍛等成形生產坯料或鑄件。半固態金屬鑄造成形克服了傳統鑄造成形易產生的縮孔、縮松、氣孔及尺寸偏差等缺點, 具有成形溫度低, 延長模具壽命 , 節約能源 , 改善生產條件和環境 , 提高鑄件質量 ( 減少氣孔和凝固收縮 ) ,減少加工余量等許多優點。半固態金屬成形工藝將成為 21 世紀極具發展前途的近凈形化成形技術之一。
+查看全文16 2024-12
早期中國商朝的重875公斤的司母戊方鼎，戰國時期的曾侯乙尊盤，西漢的透光鏡，都是古代鑄造的代表產品。 早期的鑄件大多是農業生產、宗教、生活等方面的工具或用具，藝術色彩濃厚。那時的鑄造工藝是與制陶工藝并行發展的，受陶器的影響很大。發展中國在公元前513年，鑄出了世界上最早見于文字記載的鑄鐵件－晉國鑄型鼎,重約270公斤。歐洲在公元八世紀前后也開始生產鑄鐵件。鑄鐵件的出現，擴大了鑄件的應用范圍。例如在15～17世紀，德、法等國先后敷設了不少向居民供飲用水的鑄鐵管道。18世紀的工業革命以后，蒸汽機、紡織機和鐵路等工業興起，鑄件進入為大工業服務的新時期，鑄造技術開始有了大的發展。近代進入20世紀，鑄造的發展速度很快，其重要因素之一是產品技術的進步 ，要求鑄件各種機械物理性能更好，同時仍具有良好的機械加工性能；另一個原因是機械工業本身和其他工業如化工、儀表等的發展，給鑄造業創造了有利的物質條件。如檢測手段的發展，保證了鑄件質量的提高和穩定，并給鑄造理論的發展提供了條件；電子顯微鏡等的發明，幫助人們深入到金屬的微觀世界，探查金屬結晶的奧秘，研究金屬凝固的理論，指導鑄造生產。當代鑄造業的發展，鑄造是現代機械制造業的基礎工藝之一，因此鑄造業的發展標志著一個國家的生產實力。據2008年統計，我國年產鑄件3350萬噸，是世界鑄造第一大國。隨著我國鑄造產業的不斷發展，國內鑄造產業將打造“四有”創新企業，即有創新思想、創新計劃、創新的制度和體系以及創新的工作方式。而在轉型升級方面，則要打造具有六大特征的新型企業：一，制造前端市場研發和后端服務變大，制造環節縮小的業務模式創新的企業。二，從賣商品轉變到賣方案，提供完整解決方案的企業。三，以智能和集成為標志的數字化企業。四，三五年翻一番的速度型企業。五，先進科技、綠色制造、持續創新的企業。六，打造高端產品、精品，引導消費、品牌制勝的企業。這樣的產業革新，相信我國鑄造業未來將更加輝煌，美好的未來，我們拭目以待。
+查看全文12 2024-12
影響鑄件質量的因素很多： 第一是鑄件的設計工藝性。進行設計時，除了要根據工作條件和金屬材料性能來確定鑄件幾何形狀、尺寸大小外，還必須從鑄造合金和鑄造工藝特性的角度來考慮設計的合理性，即明顯的尺寸效應和凝固、收縮、應力等問題，以避免或減少鑄件的成分偏析、變形、開裂等缺陷的產生。 第二要有合理的鑄造工藝。即根據鑄件結構、重量和尺寸大小，鑄造合金特性和生產條件，選擇合適的分型面和造型、造芯方法，合理設置鑄造筋、冷鐵、冒口和澆注系統等。以保證獲得優質鑄件。 三是鑄造用原材料的質量。金屬爐料、耐火材料、燃料、熔劑、變質劑以及鑄造砂、型砂粘結劑、涂料等材料的質量不合標準，會使鑄件產生氣孔、針孔、夾渣、粘砂等缺陷，影響鑄件外觀質量和內部質量，嚴重時會使鑄件報廢。 第四是工藝操作，要制定合理的工藝操作規程，提高工人的技術水平，使工藝規程得到正確實施。 鑄造生產中，要對鑄件的質量進行控制與檢驗。首先要制定從原材料、輔助材料到每種具體產品的控制和檢驗的工藝守則與技術條件。對每道工序都嚴格按工藝守則和技術條件進行控制和檢驗。最后對成品鑄件作質量檢驗。要配備合理的檢測方法和合適的檢測人員。一般對鑄件的外觀質量，可用比較樣塊來判斷鑄件表面粗糙度；表面的細微裂紋可用著色法、磁粉法檢查。對鑄件的內部質量，可用音頻、超聲、渦流、X射線和γ射線等方法來檢查和判斷。
+查看全文10 2024-12

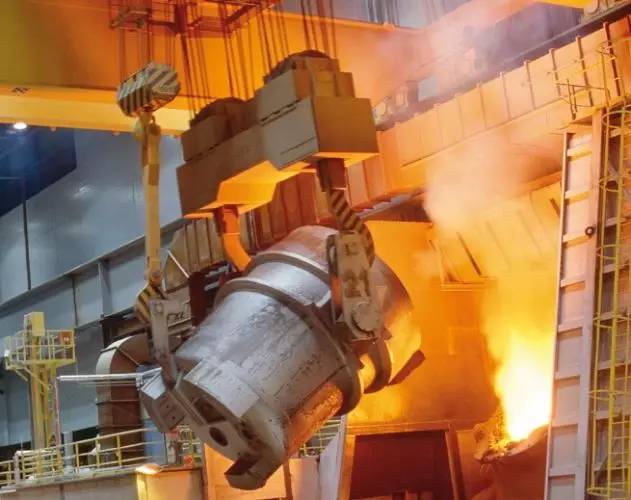

鑄造行業由于其特殊性，涉及高溫、高壓、金屬熔化等危險因素，因此安全知識尤為重要。以下是一些關鍵的安全知識和注意事項:安全意識教育 ：?jiǎn)T工應牢記“安全第一”的原則，自覺遵守安全規章制度。定期進行安全培訓，提高員工的安全意識和自我保護能力。設備維護與檢修 ：定期對鑄造設備進行維護和檢修，確保設備處于良好狀態。發現設備故障和隱患應及時報告并采取措施消除。防火防爆 ：嚴格遵守防火防爆規定，禁止吸煙和使用明火。做好防火設施的維護和檢查，確保緊急情況下能迅速有效地滅火和救援。粉塵危害防范 ：?jiǎn)T工應佩戴合適的防塵口罩和防護眼鏡，減少粉塵對身體的危害。加強通風換氣，保持車間內空氣流通。合理安排工作時間和休息 ：確保員工有足夠的休息和恢復體力，特別是在高溫天氣下。現場安全管理 ：加強現場安全管理，確保生產安全。安全裝備和措施：安全穿戴和裝備 ：穿戴隔熱呼吸器、手套、防護鏡、耳塞、防護鞋、安全帽等個人防護裝備。穿戴適宜的工作服，避免皮膚直接接觸鑄造液或其他危險物質。預防火災的措施 ：保持鑄造臺和工作臺干燥，防止鑄造液潑濺或燒傷人員。鑄造液必須置于專用容器內，并定期清理。安裝煙霧探測器和火警報警器，及時發現火情。機械設備安全 ：鑄造設備和機械設備應按規定檢測、保養和維護。確保安全防護裝置和應急停車裝置齊全有效。職業危害預防：采取控制措施防止金屬粉塵、有毒氣體和噪聲等職業危害。對工人進行健康檢查，并定期進行環境衛生檢測和作業衛生監測。注意事項：工作前檢查 ：確保自用設備和工具完好，砂型排列整齊，并留出通道。造型時要保證分型面平整、吻合，使用吹風器時注意風向。澆鑄作業 ：澆鑄前必須烘干鐵水包，扒砂棒預熱，鐵水面上只能覆蓋干草灰澆鑄速度及流量要適當，人不能站在鐵水正面。緊急情況處理 ：發生問題時保持鎮靜，服從統一指揮。鑄造行業的安全知識涵蓋了從員工安全意識、設備維護、防火防爆、粉塵防護到工作時間和休息安排等多個方面1。企業應建立完善的安全生產管理體系，確保每位員工都了解并遵守相關安全規定，以降低事故風險，保障生產安全。
+查看全文09 2024-12
鑄造件應力釋放的方法主要包括以下幾種?：?1?自然時效?：將鑄件放置在室外或倉庫中，經過一段時間的自然環境變化，應力會逐漸釋放。這種方法簡單易行，但時間較長。?振動時效?：通過振動設備對鑄件進行振動處理，使應力重新分布并達到平衡狀態。這種方法效率較高，但需要專門的設備。?熱處理?：通過加熱和冷卻的過程，使鑄件內部的應力得到釋放和重新分布。這種方法可以精確控制，但需要控制加熱和冷卻的溫度和時間。?機械拉伸?：通過機械手段對鑄件進行拉伸，使其內部的應力得到釋放。這種方法需要精確的控制和計算。?鑄造應力產生的原因?主要是由于鑄件在凝固和冷卻過程中體積的變化不能自由進行，導致產生變形和應力。這些應力可能會影響鑄件的質量和使用壽命，因此需要通過上述方法進行釋放和處理。
+查看全文05 2024-12
消失模鑄造技術是用泡沫塑料制作成與零件結構和尺寸完全一樣的實型模具，經浸涂耐火粘結涂料，烘干后進行干砂造型，振動緊實，然后澆入金屬液使模樣受熱氣化消失，而得到與模樣形狀一致的金屬零件的鑄造方法。消失模鑄造技術主要有以下六種： 1．壓力消失模鑄造技術 壓力消失模鑄造技術是消失模鑄造技術與壓力凝固結晶技術相結合的鑄造新技術，它是在帶砂箱的壓力灌中，澆注金屬液使泡沫塑料氣化消失后，迅速密封壓力灌，并通入一定壓力的氣體，使金屬液在壓力下凝固結晶成型的鑄造方法。這種鑄造技術的特點是能夠顯著減少鑄件中的縮孔、縮松、氣孔等鑄造缺陷，提高鑄件致密度，改善鑄件力學性能。 2．真空低壓消失模鑄造技術 真空低壓消失模鑄造技術是將負壓消失模鑄造方法和低壓反重力澆注方法復合而發展的一種新鑄造技術。真空低壓消失模鑄造技術的特點是：綜合了低壓鑄造與真空消失模鑄造的技術優勢，在可控的氣壓下完成充型過程，大大提高了合金的鑄造充型能力；與壓鑄相比，設備投資小、鑄件成本低、鑄件可熱處理強化；而與砂型鑄造相比，鑄件的精度高、表面粗糙度小、生產率高、性能好；反重力作用下，直澆口成為補縮短通道，澆注溫度的損失小，液態合金在可控的壓力下進行補縮凝固，合金鑄件的澆注系統簡單有效、成品率高、組織致密；真空低壓消失模鑄造的澆注溫度低，適合于多種有色合金。 3．振動消失模鑄造技術 振動消失模鑄造技術是在消失模鑄造過程中施加一定頻率和振幅的振動，使鑄件在振動場的作用下凝固，由于消失模鑄造凝固過程中對金屬溶液施加了一定時間振動，振動力使液相與固相間產生相對運動，而使枝晶破碎，增加液相內結晶核心，使鑄件凝固組織細化、補縮提高，力學性能改善。該技術利用消失模鑄造中現成的緊實振動臺，通過振動電機產生的機械振動，使金屬液在動力激勵下生核，達到細化組織的目的，是一種操作簡便、成本低廉、無環境污染的方法。 4．半固態消失模鑄造技術 半固態消失模鑄造技術是消失模鑄造技術與半固態技術相結合的新鑄造技術，由于該工藝的特點在于控制液固相的相對比例，也稱轉變控制半固態成形。該技術可以提高鑄件致密度、減少偏析、提高尺寸精度和鑄件性能。 5．消失模殼型鑄造技術 消失模殼型鑄造技術是熔模鑄造技術與消失模鑄造結合起來的新型鑄造方法。該方法是將用發泡模具制作的與零件形狀一樣的泡沫塑料模樣表面涂上數層耐火材料，待其硬化干燥后，將其中的泡沫塑料模樣燃燒氣化消失而制成型殼，經過焙燒，然后進行澆注，而獲得較高尺寸精度鑄件的一種新型精密鑄造方法。它具有消失模鑄造中的模樣尺寸大、精密度高的特點，又有熔模精密鑄造中結殼精度、強度等優點。與普通熔模鑄造相比，其特點是泡沫塑料模料成本低廉，模樣粘接組合方便，氣化消失容易，克服了熔模鑄造模料容易軟化而引起的熔模變形的問題，可以生產較大尺寸的各種合金復雜鑄件 6．消失模懸浮鑄造技術 消失模懸浮鑄造技術是消失模鑄造工藝與懸浮鑄造結合起來的一種新型實用鑄造技術。該技術工藝過程是金屬液澆入鑄型后，泡沫塑料模樣氣化，夾雜在冒口模型的懸浮劑（或?qū)腋┓胖迷谀幽程囟ㄎ恢?，或?qū)腋┡cEPS一起制成泡沫模樣）與金屬液發生物化反應從而提高鑄件整體（或部分）組織性能。 由于消失模鑄造技術成本低、精度高、設計靈活、清潔環保、適合復雜鑄件等特點，符合新世紀鑄造技術發展的總趨勢，有著廣闊的發展前景。
+查看全文30 2020-04
澆不足和冷隔是鑄造中相當普遍的缺陷，在很多情況下，這兩類缺陷在完全報廢鑄件中占一或第二位。 澆不足是指金屬液未能充滿鑄型型腔而形成不完整的鑄件，這類缺陷的特點是鑄件壁上具有光滑圓邊的穿孔，或者鑄件的一個或多個末端未充滿金屬液； 冷隔是指在兩股金屬匯聚處，因其未能完全熔合而存在明顯的不連續性缺陷的鑄件，這類缺陷的外觀，常呈現為帶有光滑圓邊的裂紋或皺紋。 這兩類缺陷的特點：一是在鑄件檢驗中比較容易發現；二是除了清理工序外，其產生原因幾乎存在于鑄造的每一道工序中。下面筆者結合多年的生產實踐并參閱有關資料，談?wù)勮T件澆不足和冷隔的產生原因及其防止措施。 1.鑄件和模樣設計 （1）因鑄件截面厚薄不均造成金屬流間斷，在某些鑄件設計中，薄截面位于金屬液難以達到的部位，很難恰當?shù)卦O(shè)置澆注系統。在可能的情況下，應對這類設計進行修改，當無法更改設計時，則需采用相當復雜的澆注系統，以避免產生這類缺陷。 （2）鑄件截面相對過薄，這種設計沒能考慮到金屬流動和凝固的規律。如果設計者不能加厚這一截面的話，惟一的補救辦法是提高金屬的澆注溫度，或者修改金屬的化學成分，以改善其流動性。還有一個較好的彌補辦法是采用不會產生急冷的鑄型（型芯），但這會使生產成本增加，因此在可能的情況下應更改設計。 2. 模樣 （1）模樣或芯盒磨損造成鑄件截面過薄，型砂是磨損力相當強的材料，會造成模樣磨損，進而造成鑄件截面減薄，導致產生澆不足和冷隔缺陷。有效的預防措施是建立正規的檢查制度，把有缺陷的模樣檢查出來。 （2）模樣強度差! 在造型或制芯的壓力下，模樣由于強度不夠而產生變形，這樣的模樣和芯盒會造成鑄型和型芯變形。這樣既會造成金屬液未能按預期設想流動，又會形成鑄件截面過薄。改正的方法是加固模樣。 （3）模樣或芯盒定位不準，其產生原因是定位銷和銷套已經磨損，定位銷數量過少或定位銷尺寸過小都容易產生磨損。在上下模底板上按中心線安裝分成兩半的模樣時，也會出現錯位的缺陷。如果不試澆樣品鑄件，則很難證實分裝在上、下模底板上的兩半模樣是否對準。防止產生這類缺陷的首要措施就是加強檢驗。 3. 砂箱及其準備 （1）上下箱錯箱造成鑄件過薄，造成這種缺陷的原因包括：定位銷磨損、定位銷彎曲、銷套磨損，或在箱耳座內有外來雜物。由于錯箱是造成鑄件缺陷的主要根源之一，因而必須定期對這些部件進行維修和保養。 （2）模樣安裝不當，這種情況一般是安裝模樣的工人操作疏忽所造成的。模樣和模底板上的對準中心線必須非常明顯，以便安放時易于檢查。 （3）薄平鑄件澆注時傾斜度不夠，對某些較薄的鑄件來說，要使砂箱在澆注時能保持一個傾斜度，否則會形成封閉氣體，造成金屬液流間斷。砂箱傾斜后，上箱要保持足夠的高度，使?jié)部谖恢贸^(guò)鑄件的頂點。 （4）砂箱剛度不夠或加固不當，也會使砂型變形而產生澆不足或冷隔，因此必須使用具有足夠強度的砂箱，對于使用時間較長的砂箱應加固后再使用。 （5）上箱太淺，可能會造成上型下垂，從而使鑄件截面變窄、變薄，以致產生澆不足的缺陷。在澆注較厚的鑄件時，上箱太淺會因?yàn)榻饘賶毫Σ蛔愣鴮?dǎo)致產生縮松和侵入氣孔；而在澆注較薄鑄件時，其后果則是產生掉砂或澆不足的缺陷。 4.澆冒口系統 （1）內澆道、橫澆道和直澆道截面尺寸不當，為了避免產生金屬液流間斷的現象，應按以下要求設計澆注系統，即必須使直澆道和橫澆道具有足夠的尺寸，以保證平穩地向所有內澆道輸送金屬液。另外，為保證金屬液流動時能夠始終完全充滿澆注系統，可減小澆道面積來建立壓頭。澆注系統設計的基本原則是確保金屬液流動平穩，并能夠充滿澆注系統，防止金屬液流間斷。 （2）內澆道位置不當，內澆道的位置完全取決于鑄件結構。因此必須分析鑄型型腔是如何被金屬液充滿的，根據金屬液充滿型腔的流動模式設置內澆道。 （3）內澆道分布不當或不均衡! 這是由于沒能正確地預測金屬液流動的實際情況而造成的。除了要考慮金屬液在一般情況下的流動狀態，還應考慮金屬液對型壁的摩擦、金屬液的冷卻情況和金屬液的流動性。金屬液充型的確切過程通常很難預測，但可以通過試驗探索出金屬液的流動模式。例如，某一鑄件通常要20S的澆注時間，我們可分別按5S、10S、15S 澆注同樣的鑄型，對這三個沒有澆滿的鑄件進行落砂和清理，并仍使其帶著內澆道，這樣就可顯示出金屬液實際的流動模式，以這些參數作為依據來重新設計出zui佳的澆注系統。 （4）壓頭太低! 這也是造成澆不足的一個原因。 5.型砂 （1）型砂水分太高，會造成金屬液沸騰而失去流動性，導致產生澆不足和冷隔。 （2）型砂中揮發物太多，過量的揮發物在金屬液流之前充滿型腔，會使金屬液難以完整地充滿型腔，從而有可能造成氣隔或氣隔縫，即使金屬液流到了正常部位，也會因此而難以熔合，導致產生冷隔和澆不足。 （3）背砂強度低，不管是因?yàn)橄鋷Р蛔氵€是背砂強度太低而引起的上型下沉，都會使較薄的型腔截面變得更薄，從而使金屬液難以充滿鑄件薄壁。 （4）透氣性太差，砂型緊實度過高會造成透氣性差，則可能產生氣隔。此外，型砂緊實度高還會加快從熔融金屬液中吸走熱量，在金屬液未來得及充滿鑄型型腔之前就可能使鑄件冷凝了。 （5）造型材料導熱性過高，造型材料吸取熱量和冷凝金屬的速度各有差異，如金屬型和砂型之間的差異，石英砂和鋯砂之間的差異，都會對冷隔缺陷的產生有不同的影響。 6.制芯 （1）砂芯過硬，金屬液通常很難平靜地流到較硬的砂芯近旁，而常會在該處出現翻騰的情況，這樣會形成過早的冷凝。 （2）排氣不夠充分，任何被包封的氣體，都會造成鑄件氣隔縫。對于會使金屬液流產生任何程度間斷的澆注系統而言，這一問題則更為嚴重。 （3）型芯尺寸不正確或放置不當，型芯移位會使鑄件截面減薄，如果金屬液的流動能力不夠高，則會產生澆不足或冷隔。 （4）漂芯或砂芯下沉，這和下型拱起、上型下沉的后果完全一樣，都會使鑄件截面變得過薄。 （5）偏芯造成鑄件截面過薄，這是漂芯或砂芯下沉的另一種表現形式。 （6）砂芯變形，因粘結劑的熱塑性而引起砂芯的變形是造成鑄件變形的一個原因。因變形引起的翹曲，在澆注過程中和偏芯的作用一樣，都會使鑄件截面減薄。 （7）芯骨距砂芯表面過近，這樣設置的芯骨對金屬起著激冷作用，因而遲滯了金屬液的正常流動，降低了金屬液的流動性。 （8）型芯材料導熱性過高，其后果和造型材料導熱性過高一樣。 7.造型 （1）舂砂過實降低了透氣性。 （2）舂砂不均時，將造成型砂緊實度的變化，使局部砂型透氣性過低，這樣會改變金屬液的流動，或者形成局部截面受激冷，從而導致產生冷隔。 （3）舂砂過松導致上型下沉，使鑄件截面變薄。 （4）修型或修補過度，其后果和形成金屬液的翻騰或改變型砂導熱性一樣。 （5）芯撐尺寸錯誤引起漂芯，會造成鑄件截面過薄，使金屬熔液很難完滿充型。 （6）芯撐過小或芯撐數量過少，造成漂芯。 （7）型芯或鑄型的涂料涂層過厚，都會使鑄件的較薄截面變得更薄。 8.金屬成分 （1）鑄鐵，碳當量對金屬液的流動性有影響。一般來說，低碳當量的金屬液會因其流動性差而容易產生冷隔和澆不足；但碳當量過高又會產生石墨漂浮缺陷。 （2）鑄鋼，鋼的成分由低碳到高碳，如果添加各種合金元素，可以調整其流動性。鋼具有較高的熱幅射性，熱量損失較快，這種特性使鋼液與冷的或濕的鑄型接觸時，會很快降低其流動性。 （3）銅合金，由于銅合金品種較多，流動性差別很大，因此改進流動性的方法取決于所采用的合金類型。 （4）鋁合金，在鋁合金成分中增加硅或鐵的含量，會使其較低的流動性得到改善。含氣或被污染的鋁合金，特別易于產生冷隔。 （5）鎂合金，可以通過將成分調整到接近于共晶成分而改善其流動性。 9. 熔煉 （1）因稱重或加料不嚴格導致成分錯誤。 （2）金屬液熔化溫度過低或流動性太差。無論是哪一種金屬，其溫度過低是造成澆不足的基本原因。 （3）金屬液氧化或含氣。這可能是由于耐火材料太濕、湍流所造成的，無論是何種金屬，氧化或含氣金屬液的流動性都會降低；熔煉操作不當，特別容易使有色金屬吸附氣體；熔煉灰鑄鐵時，沖天爐底焦高度太低，也會產生同樣的后果。 （4）金屬液還原過分。會因?yàn)槲鼩涠a(chǎn)生問題，在所有的金屬中這都是應予以考慮的因素，對鋁合金而言尤為重要。 （5）澆包內添加料過量。這些添加料都具有直接降低溫度的作用，因而也就降低了金屬液的流動性。 （6）澆包內添加物潮濕，會造成溫度損耗，導致金屬液溫度過低。 10. 澆注 澆注被認為是造成澆不足缺陷的主要原因之一，以下因素可能是澆注過程中導致產生缺陷的成因。 1）澆注溫度過低。 （1）間斷澆注會造成金屬液充型不均衡，當重新開始澆注后，則易于產生氧化薄膜或吸收氣體，這都會妨礙熔融金屬的熔合。 （2）過快減慢澆注速度，會降低金屬液完全充滿鑄型型腔所需的壓力，當上箱中有凸臺或上箱太淺時，過快減慢澆注速度鑄成的鑄件，其缺陷尤為嚴重。 （3）金屬液沸騰。流槽、內襯、澆包嘴太濕，或澆包內有廢渣，都會造成金屬液沸騰，既降低了熔融金屬的溫度，又降低了其流動性。 （4）水平澆注薄平鑄件，未使其有一個傾斜度，都容易造成冷隔缺陷。 （5）因跑火降低了澆注壓力，會造成澆注間斷，其后果和過快降低澆注壓頭一樣。 （6）熔渣、臟物或澆包耐火材料堵住內澆口，其后果與間斷澆注或過快減慢澆注速度一樣。 （7）若澆注的金屬液短缺，會降低熔融金屬的輸送壓力。上箱較淺時，澆注的熔融金屬稍有短缺，會使壓力水平低于鑄件的zui高點，這樣即便不會造成澆不足，也容易形成侵入氣孔或縮松。實際上，上箱凸臺部位產生侵入氣孔，通常都和澆不足有關，當澆注短缺是其成因時，這兩種缺陷很可能不易識別。 （8）澆注過慢，會使內澆道不能保持有充分的金屬液，不能較快地充滿鑄型來防止冷隔。澆注過慢還是造成膨脹缺陷的主要原因，上型膨脹的傾向會進一步加大形成冷隔的可能。 （9）未能保持直澆道、橫澆道和內澆道充滿熔融的金屬液，其結果和間斷澆注或壓力頭不足一樣。此外，還會造成包封空氣，因而降低了金屬液的流動性，在一些合金（如鑄鋼中）會快速地形成氧化膜。 11 其他 （1）冷鐵和芯撐過大時，其后果和激冷一樣，使金屬液流動性降低而產生冷隔。冷隔很可能出現在芯撐或距芯撐很近的部位。 （2）因鑄型壓鐵過重等原因使鑄件截面減薄。若壓鐵重量超過鑄型能夠承擔的負荷時，會發生塌型。即使截面尺寸改變很小，也可能導致產生澆不足缺陷。 （3）鑄型型腔的薄截面處產生水氣凝聚，這會降低金屬液的流動性，同時還會造成包封氣體。 解決"冷隔"缺陷 冷隔缺陷不光表面難看，且內部金屬結合力弱，嚴重影響鑄件的機械性能，今天小編將對其做簡單介紹。 缺陷現象： 溫度較低的金屬流互相對接但未熔合而出現的縫隙，呈不規則的線形，有穿透的和不穿透的兩種，在外力的作用下有發展的趨勢。 別名：冷接（對接）、熔接不良 成因分析： 1、金屬液澆注溫度低或模具溫度低； 2、合金成分不符合標準，流動性差； 3、金屬液分股填充，熔合不良； 4、澆口不合理，流程太長； 5、填充速度低或排氣不良； 6、壓射比壓偏低。 對應措施： 1、產品發黑，伴有流痕。適當提高澆注溫度和模具溫度；觀察模溫減少涂料噴涂 2、改變合金成分，提高流動性； 3、燙模件看鋁液流向，金屬液碰撞產生冷隔出現一般為渦旋狀，伴有流痕。改進澆注系統，改善內澆口的填充方向。另外可在鑄件邊緣開設集渣包以改善填充條件； 4、伴有遠端壓不實。更改澆口位置和截面積，改善排溢條件，增大溢流量； 5、改變金屬液流量，提高壓射速度； 6、鑄件整體壓不實。提高比壓（盡量不采用），有條件zui好換到大噸位機臺。
+查看全文29 2020-04
一、澆口杯在澆注系統中有什么作用？ 澆口杯是漏斗形的外澆口，單獨制造或直接在鑄型內形成，成為直澆道頂部的擴大部分。其作用是承接來自澆包的金屬液，防止飛濺和溢出，方便澆注；減少金屬液對鑄型的直接沖擊；可能撇去部分熔渣、雜質、阻止其進入直澆道內；提高金屬液靜壓力。澆口杯分為漏斗形澆口杯和澆口盆兩類。漏斗形澆口杯結構簡單，節約金屬，但撇渣效果差。為了撇渣，一般常配合過濾網使用。澆口盆效果較好，底部設置堤壩有利于澆注操作，使金屬液達到適宜的澆注速度后再流入直澆道。這樣澆口杯內液體深度大，可阻止水平漩渦的產生而形成垂直漩渦，從而有利于分離渣滓和氣泡。 二、直澆道的作用及設計 直澆道的功能是：從澆口杯引導金屬向下，進入橫澆道、內澆道或直接導人型腔。提供足夠的壓力，使金屬液在重力作用下能克服各種流動阻力，在規定時間內充滿型腔。直澆道常做成上大下小的錐形，等斷面的柱形和上小下大的倒錐形。對鋁、鎂合金鑄件，也用蛇形、片狀和縫隙式的直澆道。 直澆道是金屬液進入模具型腔時首先經過的通道，也是壓力傳遞的首要部位，因而其大小會影響金屬液的流動速度和填充時間。 1、結構 這種直澆道一般由壓室和澆口套組成 。 壓室和澆口套宜制成一體，如果分開制造時應選擇合理的配合精度和配合間隙，以保持壓室與澆口套的同軸度。 2、尺寸 直澆道的直徑D一般與壓室直徑一致，根據壓鑄件所需的壓射比壓確定，直澆道長度H一般取直徑D的1/2~1/3。直澆道上的這段金屬通常又稱為余料。為了使余料從澆口套中順利脫出，在靠近分型面一端長度為15~25mm范圍的內孔處設計成1°30'~2°的脫模斜度。 試驗結果表明：上大下小的錐形（錐度1/50）直澆道呈充滿流態，而在等截面的圓柱形和上小下大的倒錐形直澆道中呈非充滿狀態。 1、直澆道中液態金屬分兩種流態：充滿式流動或非充滿式流動。 2、在非充滿的直澆道中，金屬液以重力加速度向下運動，流股呈漸縮形，流股表面壓力接近大氣壓力，微呈正壓。流股表面會帶動表層氣體向下運動，并能沖入型內上升的金屬液內，由于流股內部和砂型表層氣體之間無壓力差，氣體不可能被“吸入”流股，但在直澆道中氣體可被金屬表面所吸附并帶走。 3、直澆道入口形狀影響金屬流態。當入口為尖角時，增加流動阻力和斷面收縮率，常導致非充滿式流動。實際砂型中尖角處的型砂會被沖掉引起沖砂缺陷。要使直澆道呈充滿流態，要求入口處圓角半徑r≥d/4（d為直澆道上口直徑）。 4、生產中主要應用帶有橫澆道和內澆道的澆注系統，由于橫澆道和內澆道的流動阻力，常使等截面的，上小下大的直澆道均能滿足充滿條件而呈充滿式流態。 盡管非充滿的直澆道有帶氣的缺點，但在特定條件下不能不用，如：階梯式澆注系統中，為了實現自下而上地逐層引入金屬的目的而采用；又如用底注包澆注的條件下，為了防止鋼液溢至型外而使用非充滿態的直澆道。 澆注鑄鐵件時，對濕砂型內等截面的直澆道中的上、中、下三點進行過壓力測定（條件為：直澆道高400mm、直徑為30mm、澆注溫度為1300℃），結果證明：直澆道內金屬壓力為接近大氣壓力的微正壓，壓力值一般在50Pa~1kPa范圍內，靠近澆口杯處壓力值偏高，在澆注初的瞬間壓力zui高可達1.8kPa。 熱壓室壓鑄機模具用直澆道 熱壓室壓鑄機用模具上的直澆道結構形式，它是由壓鑄機上的噴嘴5和壓鑄模上的澆口套6及分流錐2等組成。 分流錐較長，用于調整直澆道的截面積，改變金屬液的流向，也便于從定模中帶出直澆道凝料。分流錐的圓角半徑R常取4mm~5mm，直澆道錐角口通常取4°~12°，分流錐的錐角口7取4°~6°，分流錐頂部附近直澆道環形截面積為內澆口截面積的2倍，而分流錐根部直澆道環形截面積為內澆口截面積的3倍~4倍。直澆道小端直徑d一般比壓鑄機噴嘴出口處的直徑大1mm左右，澆口套與噴嘴的連接形式按具體使用壓鑄機噴嘴的結構而定。為了適應熱壓室壓鑄機***率生產的需要，通常要求在澆口套及分流錐的內部設置冷卻系統。 直澆道窩 金屬液對直底部有強烈的沖擊作用，并產生渦流和紊流區，常引起沖砂、渣孔和大量氧化夾雜物等鑄造缺陷。設直澆道窩可改善金屬液的流動狀況，直澆道窩的作用如下： (1)有緩沖作用。 (2)縮短直澆道一橫澆道拐彎處的高度紊流區。 (3)改善內澆道的流量分布。 (4)減小直澆道一橫澆道拐彎處的局部阻力系數和壓頭損失。 (5)注入型內的zui初金屬液中，常帶有一定量的氣體，在直澆道窩內可以浮出去。 直澆道窩的大小、形狀應適宜，砂型應緊實。在底部放置干砂芯片、耐火磚等可防止沖砂。直澆道窩常做成半球形、圓錐臺等形狀。 橫澆道 橫澆道的作用是什么？ 1.將金屬液從直澆道引入內澆口； 2.可以借助橫澆道中的大體積金屬液來預熱模具； 3.當鑄件冷卻收縮時用來補縮和傳遞靜壓力。 橫澆道的設計要點 1.橫澆道截面積應從直澆道向內澆道逐漸縮小，不應突然變化； 2.橫澆道截面積都應不小于內澆道截面積； 3.橫澆道應具有一定的厚度和長度； 4.金屬液通過橫澆道時的熱損失應盡可能地小，保證橫澆道比壓鑄件和內澆口后凝固； 5.根據工藝需要可設置盲澆道，以達到改善模具熱平衡，容納冷污金屬液、涂料殘?jiān)涂諝獾哪康摹?橫澆道尺寸的計算 橫澆道的長度計算公式如下： L=0.5D+（25~35）（mm） 上式中，L——橫澆道長度，mm D——直澆道導入口處直徑，mm 內澆道 澆注系統是鑄型中液態金屬進入型腔的通道之總稱,基本組元有:澆口杯、直澆道、直澆道窩、橫澆道和內澆道。內澆道是液態金屬進入鑄型型腔的zui后一段通道，主要作用：控制金屬液充填鑄型的速度和方向，調節鑄型各部分的溫度和鑄件的凝固順序，并對鑄件有一定的補縮作用?？梢杂袉蝹€(gè)也可以設計多個內澆道。
+查看全文28 2020-04
